全自动加药设备、加药系统、加药装置

PAC、PAM加药设备原理图、加药装置系统图、加药系统流程图、加药装置系统流程图, PAC加药装置主要由溶液箱、絮凝剂计量泵、电气控制柜、搅拌机、磁翻板液位计、安全阀、背压阀、流量标定柱、脉冲阻尼器、Y型过滤器、球阀、排污阀、压力表、管路及附件、设备内安装线缆、设备底座及支架平台等组成。固体絮凝剂加入溶药箱内,然后按比例加入自来水搅拌溶解,由絮凝剂计量泵投加到管道混合器内或投加点。投加控制可采用手动方式,也可依据上位系统输出的控制信号,进行自动投加。

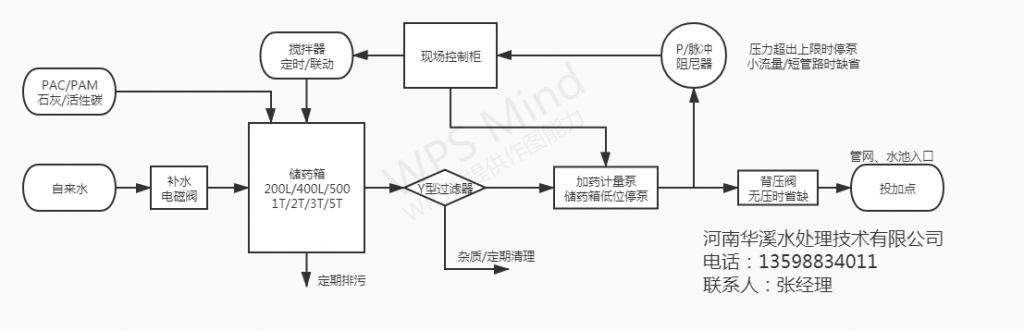

PAC、PAM加药设备原理图

产品功能、作用

全自动加药系统又称自来水自动加药设备、PAC/PAM投加系统,一体化加药设备,全自动加药机。整套系统包含搅拌桶、搅拌器、加药计量泵、控制柜及其他附属配件。主要用于聚合氯化铝、聚丙烯酰胺、干粉、石灰、矾、粉末活性炭、及碱(氢氧化钠)等固体物的溶解、搅拌、定量投加。


常见的全自动加药装置投加控制方式:

  • 开关量控制(连锁供水泵、供水管道阀门、定时器、浊度信号等)
  • 0-5v/10v电压的模拟量控制
  • 0/4-20mA电流的控制(浊度信号、ph信号、余氯信号等)
  • 复合环控制方式

搅拌的控制方式

  • 定时搅拌(例如上午8:00-19:00)
  • 循环控制搅拌(例如每工作5分钟停止10分钟)
  • 手控搅拌(例如补水加药后手动开启,完全溶解后再停止)
  • 条件控制搅拌(例如补水自动启动运行30分钟)

搅拌药箱的种类

  • pe桶:200l、300l、500l、1000l、2000l、3000l(pe桶成本低,圆形较多)
  • pvc焊接桶:500l、1000l(外观整洁,方方正正,安装方便多数出厂管道已经链接好)
  • 混凝土池:地上池、地下池;2000l、3000l、5000l、10000l(成本低,使用寿命长,加药方便,周期长)



PAC[PAM]加药设备厂家,絮凝剂自动加药系统、污水净化加药系统、
锅炉循环水的加药系统

选型

1、确定加药量:单位KG/H,选定泵的数量/流量。

2、确定投加点压力:BAR/帕/千帕/兆帕,选定泵的压力参数

3、确定配比频率(确定需要的容器罐体积和搅拌器功率):次/天。

4、确定加药方式的控制方式:(常用的有开关量控制、模拟量控制)见上

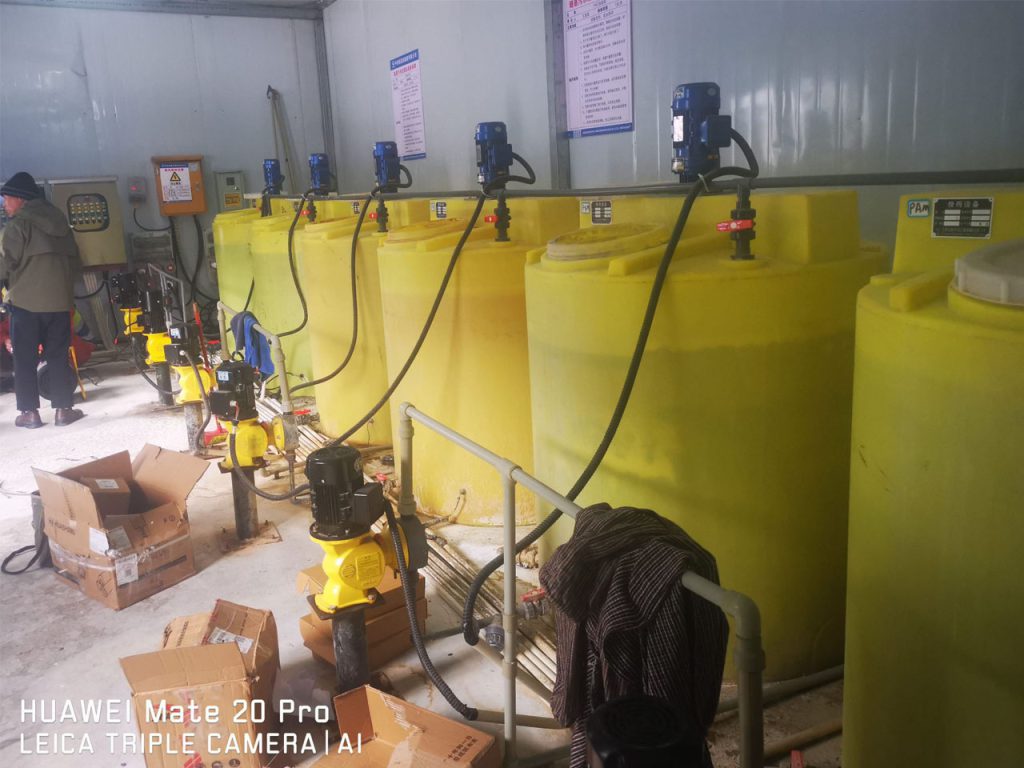

工程案例

PAC/PAM加药设备、加药装置,
自动加药装置系统、
循环冷却水加药系统、石灰加药系统说明

PAC/PAM加药设备

品牌:华溪

价格:¥24000.00(单套设备12000)

配置清单:计量泵 4台,2立方pe桶 2个,搅拌器2个,控制箱2个、加药管件一批。

加药计量泵泵架:双计量泵,一用一备,同时运行可选,共用压力表,管道堵塞时停机,泵出口无弯管道长50cm,减少管道振动,前入口处共用y型过滤器,减少计量泵故障率。泵架自重较高,无需固定,水平地面自然牢靠。管道线缆整洁。


pac自动加药系统、水处理pac加药系统

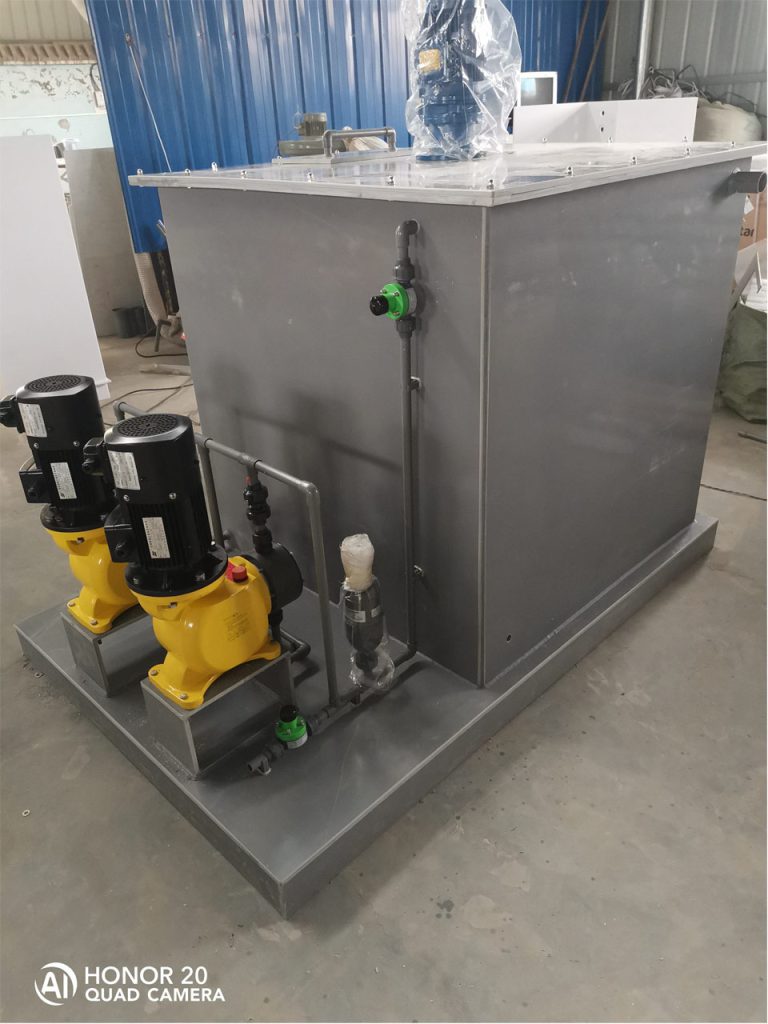

一体化加药装置

品牌:华溪

价格:¥15000.00

型号:HXJ-1000

规格:1.8X1.2X1.2米,其中药箱1.1X1.1X1.1米

配置清单:加药计量泵2台,搅拌器1台,储药箱1个,控制系统1套,安全阀1个,被压阀3个,脉冲阻尼器1个,Y型过滤器一个,低位浮球开关一个。

控制系统说明:自动加药装置,计量泵一用一备,定时切换轮流工作。双投加管路三个输出。液位达到低位时保护停机。管路堵塞时压力增加到设定压力时安全阀打开,药液回流,保护管路系统,当投加点处于负压时可通过调节背压阀来阻断虹吸,防止加药梁不受计量泵控制。


一体化加药装置

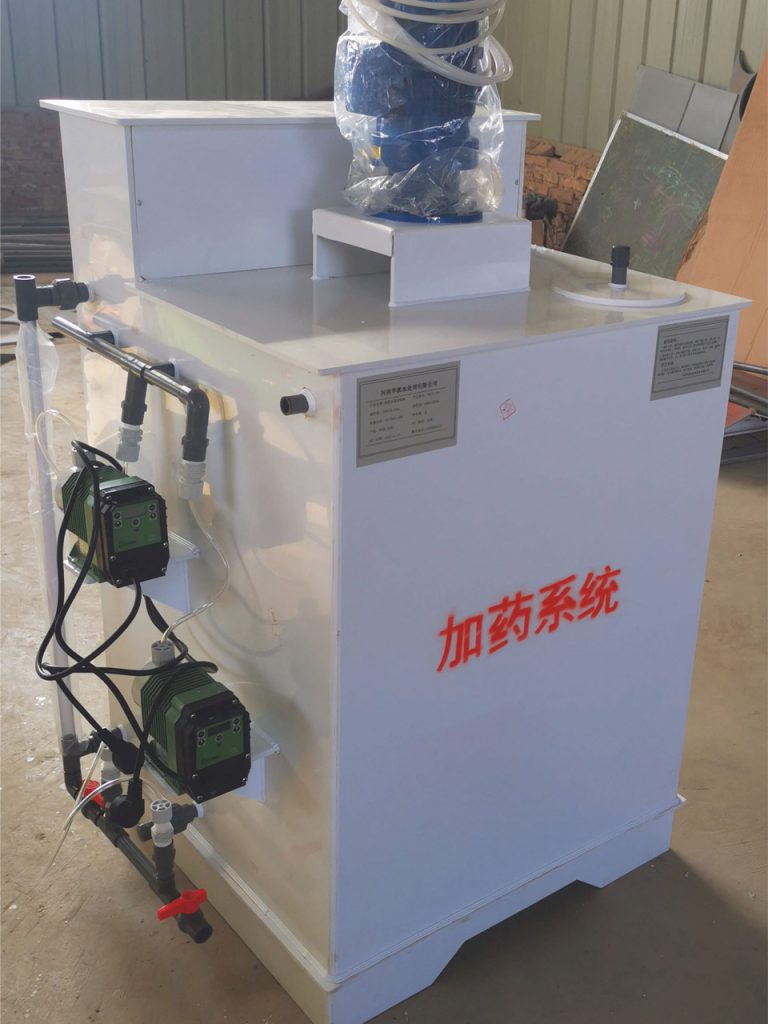

简易型加药设备

品牌:华溪

价格:¥4000.00

PAC工作原理:它是一种无机高分子混凝剂。主要通过压缩双层、吸附电中和、吸附架桥、沉淀物网捕等机理作用,使水中细微悬浮粒子和胶体离子脱稳,聚集、絮凝、混凝、沉淀,达到净化处理效果。

设备清单:计量泵一台、过滤器1个、背压阀1个、控制箱1个、搅拌器一个、PAC加药箱1个,管件一批。

产品特点:价格便宜、安装简单,占地面积小,故障率低,又名混凝剂系统、助凝剂设备。

控制说明:简易的控制,直接开关。具备无液停机保护。搅拌器开启后定时工作,用户根据加入的药剂溶解度不同而自行调整间隔工作时间。
