次氯酸钠发生器

次氯酸钠发生器工艺流程图、工作原理图

次氯酸钠发生器工艺流程图:

电解法次氯酸钠发生器工艺流程图、电解法次氯酸钠发生器工作原理图
次氯酸钠发生器工艺流程图次氯酸钠发生器工作原理图

次氯酸钠发生器工艺流程图下载

右键点击次氯酸钠发生器工艺流程图次氯酸钠发生器工作原理图,选择图片另存为,可保存当前图片。

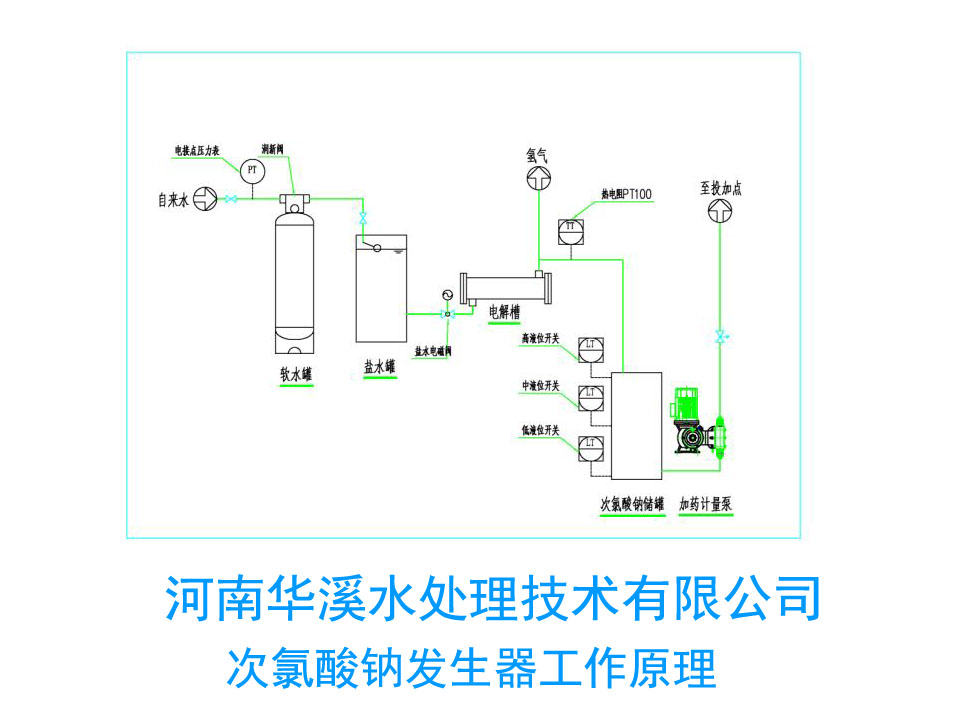

次氯酸钠发生器工艺流程图解析

自来水从最右端进水,直接分2路,1路以过软化水设备,软化处理后,经补水检修阀、补水电动阀、流量调节阀、流量管分别进入自动配比盐箱的浓盐箱和稀释盐箱,浓盐箱盐多水少,保证26%的满箱饱和盐水,再次自动补水时,会自动将饱和盐水溢出至稀释盐水箱,与另外一部分软水进入稀释盐相进行混合,通过比例调节得到3-5%的稀释盐水,随时供电解单元使用。自动配比盐箱的补水电动阀会根据稀释盐箱内的液位进行启停,工作原理时低液位启动高液位停止。当储药箱内的液位达到低液位时,盐水计量泵首先开启,将3-5%的稀释盐水传输至电解槽,当电解槽内液位达到设定液位时,电解电源启动,此时次氯酸钠发生器开始电解工作,在电解槽内电解生成的氢气经气液分离后排至室外,次氯酸钠消毒液流至储药箱,直到达到储药箱设定高液位时或者盐箱达到低液位时停止制取消毒液。需要消毒时直接打开消毒液投加计量泵,开始加药工作,直到无消毒液时或者人为停止。投加方式除了加药计量泵外,要由原水的第二路动力不驱动水射器,吸取储药箱内消毒液至把投加点。一般小型次氯酸钠发生器多采用加药计量泵,大型次氯酸钠发生器多采用水射器,原因是射流器混合的效果比加药计量泵好。

扩展资料:

次氯酸钠发生器工作原理

水消毒设备专题:www.xdsb.top

电解法次氯酸钠发生器安装图纸、布置图、次氯酸钠发生器工作原理图
电解法次氯酸钠发生器安装图纸、布置图、次氯酸钠发生器工作原理图

电解法次氯酸钠发生器生产厂家:河南华溪水处理技术有限公司

联系人:张登峰

服务电话:13598834011
